C#:自動繪製CAD圖程式教學-netDxf應用筆記1

C#:自動繪製CAD圖程式教學-netDxf應用筆記1-事前準備


  • 本程式的開發環境為Microsoft Visual Studio 2017，目標是開發視窗介面的CAD自動化程式。具體步驟:檔案=>新增=>專案=>依下圖新增一個Windows Forms App專案。

  • 從工具箱拖曳一個button到剛才新增的視窗介面中

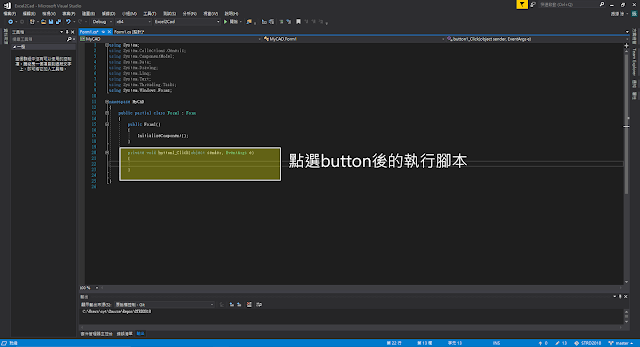

  • 在button上用滑鼠點選兩下，進到程式撰寫的介面


  • 下載安裝netDXF套件。具體步驟:方案總管=>參考=>右鍵選擇"管理NuGet套件"=>在瀏覽頁面搜尋netDXF，並且點選安裝套件
  • 回到程式撰寫介面，引用剛才安裝好的netDXF套件。具體撰寫內容:using netDxf;using netDxf.Entities;這樣就可以開始開發自動繪製CAD的程式。
